Acerca del Inversor Cargador Victron Multiplus II
El Multiplus II de Victron Energy es un inversor/cargador híbrido de alta eficiencia diseñado para sistemas de energía renovable, respaldo eléctrico y aplicaciones fuera de la red. Combina funciones avanzadas de inversor, cargador de baterías y sistema de transferencia automática en un solo dispositivo, ofreciendo versatilidad y confiabilidad en entornos residenciales, industriales, marinos y móviles (como autocaravanas o barcos).
Funciones principales
Inversor/Cargador Híbrido:
Inversor: Convierte corriente continua (DC) de las baterías en corriente alterna (AC) de onda sinusoidal pura (230V/120V, 50Hz/60Hz), apta para equipos sensibles.
Cargador: Recarga las baterías utilizando la red eléctrica, un generador o fuentes de AC externas, con corriente de carga ajustable (hasta 120A en modelos grandes). Es compatible con baterías de última generacion como Litio.
Transfer Switch: Cambia automáticamente entre la red, el generador y el inversor en menos de 20 ms, garantizando suministro ininterrumpido. Te funciona como equipo de respaldo automatico
PowerAssist: Evita sobrecargas en generadores o redes débiles al complementar la demanda con energía de las baterías. Ideal para situaciones donde la fuente de AC tiene capacidad limitada.
Modo Híbrido: Optimiza el uso de energía solar, baterías y red eléctrica para reducir costes y maximizar la autosuficiencia. Prioriza el consumo de energía renovable almacenada antes de recurrir a la red. Te permite exportar a la red de CFE

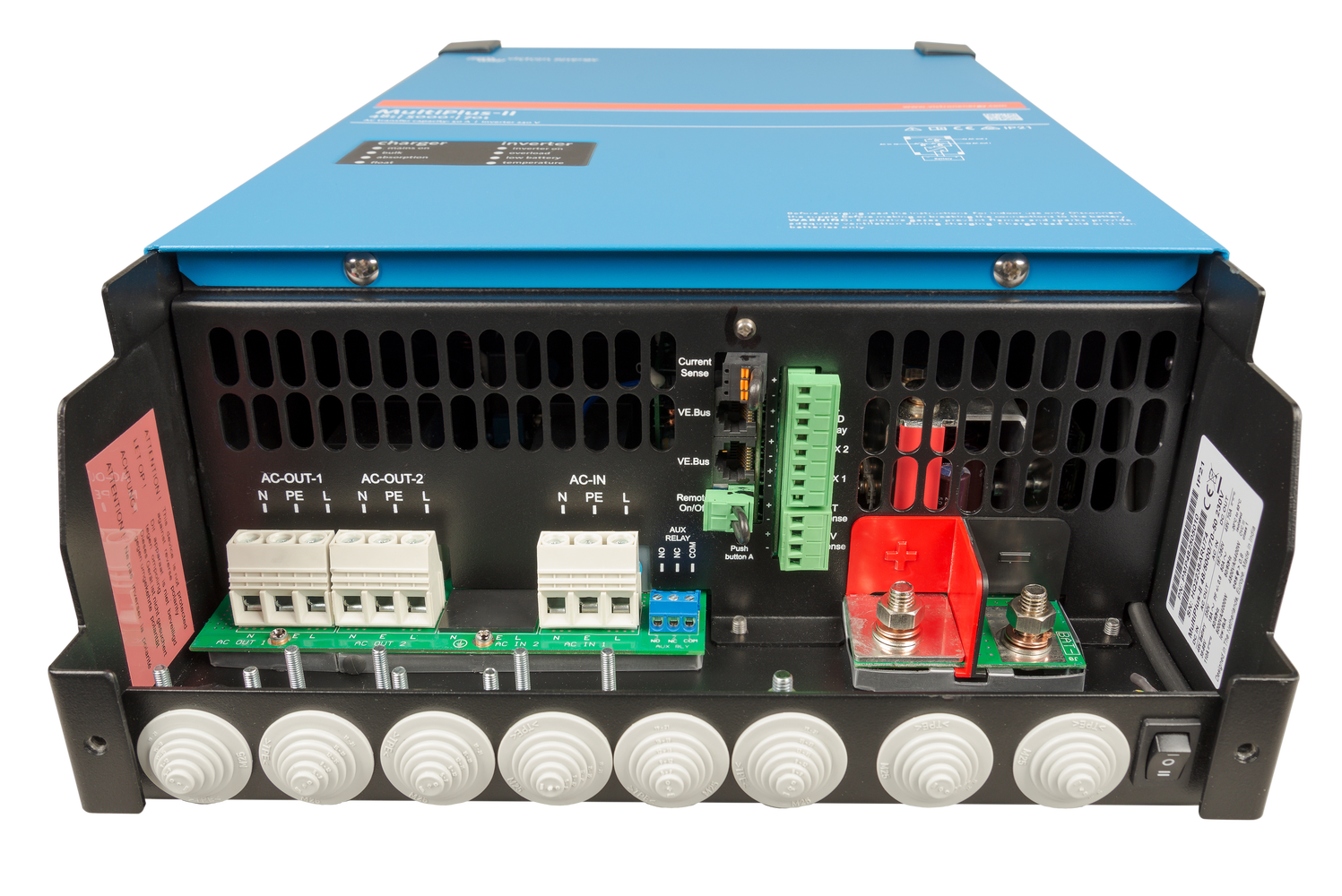

A continuacion te mostramos los elementos que lo componen:
Ⓐ Conexión para alimentar cargas principales.
Ⓑ Conexión para alimentar cargas secundarías ( principalmente para funciones especiales).
Ⓒ Conexión desde la red de CFE para alimentación de inversor.
Ⓓ Contacto seco programable ( salidas: normalmente abierta, normalmente cerrada y común).
Ⓔ Botón para arrancar el inversor sin alguna programación especial o asistentes.
Ⓕ Conexión de puesta a tierra.
Ⓖ Conexión para terminal positiva de batería.
Ⓗ Conexión para terminal negativa de batería.
Ⓘ Interruptor de equipo, I = encendido, O = apagado, II = solo cargador.
Ⓙ Conector para activación remota mediante un interruptor externo.
Ⓚ Conectores de comunicación Rj45: VE. Bus. ( permite conexiones en paralelo o trifásico).
Ⓛ Conexión para sensor de corriente externo.
Ⓜ Terminales para configuraciones avanzadas.
Ejemplo de conexiones trifásicas:
